Die Geheimnisse des TPMS: Alles über das Reifendruckkontrollsystem in modernen Fahrzeugen

In der Automobilindustrie gehen Sicherheit und Effizienz Hand in Hand. Der Reifendruck beeinflusst direkt das Fahrverhalten, den Bremsweg, den Kraftstoffverbrauch und die Umweltbelastung. Um dies zu überwachen, verwenden moderne Fahrzeuge das TPMS (Tire Pressure Monitoring System) – ein System, das den Reifendruck kontinuierlich misst und überwacht und den Fahrer warnt, wenn dieser vom optimalen Wert abweicht.

Heute ist TPMS nicht nur eine Komfortfunktion, sondern weltweit eine gesetzlich vorgeschriebene Sicherheitstechnologie.

Die Geschichte des TPMS

Die Bedeutung der Reifendrucküberwachung ist seit Jahrzehnten bekannt, doch der eigentliche Durchbruch kam erst Ende des 20. Jahrhunderts.

• 1970er–1980er: Erste Versuche in Luxusfahrzeugen, z. B. Mercedes-Benz S-Klasse und Renault-Modelle.

• 1990er: Der Firestone–Ford Explorer-Skandal in den USA machte die Gefahren von niedrigem Reifendruck deutlich und führte zu Hunderten von Unfällen.

• 2000–2007: Der TREAD Act machte TPMS in allen neuen Fahrzeugen in den USA ab 2007 verpflichtend.

• 2014 in der EU: TPMS wurde für alle neuen Pkw und leichte Nutzfahrzeuge obligatorisch.

Diese Vorschriften wurden sowohl durch Sicherheits- als auch durch Umweltaspekte motiviert. Unterdruck kann den Bremsweg um bis zu 30 % verlängern und den Kraftstoffverbrauch um 3–5 % erhöhen.

Arten von TPMS-Systemen

Die Technologie hat sich in zwei Hauptvarianten entwickelt: indirekte und direkte Systeme.

Indirektes TPMS

• Nutzt ABS/ESP-Raddrehzahlsensoren.

• Ein Reifen mit zu geringem Druck hat einen kleineren Abrollradius und dreht sich daher schneller.

• Das System erkennt Anomalien anhand von Drehzahldifferenzen.

Vorteile: günstiger, keine zusätzlichen Sensoren im Reifen.
Nachteile: langsamer, zeigt keinen exakten Druck oder Temperatur an.

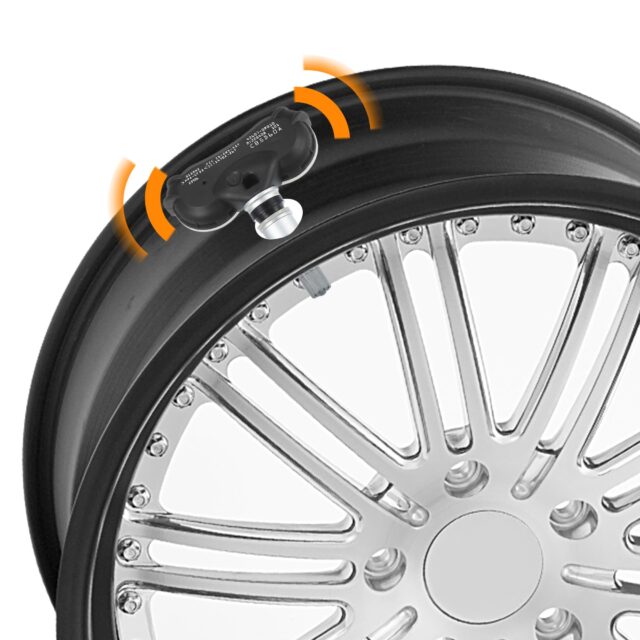

Direktes TPMS

• Jeder Reifen hat einen eigenen Sensor, der Druck und Temperatur misst.

• Die Daten werden per Funkfrequenz an das Steuergerät übertragen.

Vorteile: genaue Echtzeitwerte, inklusive Temperaturüberwachung.
Nachteile: teurer, begrenzte Batterielebensdauer der Sensoren.

Die meisten modernen Fahrzeuge verwenden direkte Systeme, da diese den Sicherheitsstandards in EU und USA entsprechen.

Aufbau eines TPMS-Sensors

Ein moderner Sensor ist ein kompaktes Mikroelektronikgerät mit folgenden Komponenten:

• Drucksensor-Chip: kapazitiv oder piezoresistiv, Messbereich typischerweise 0–5 bar.

• Temperatursensor: Thermistor zur Druckkompensation.

• Mikrocontroller (MCU): verarbeitet Signale und steuert die Kommunikation.

• RF-Sender: überträgt Daten per FSK oder ASK.

• Stromversorgung: Lithium-Knopfzelle mit 5–10 Jahren Lebensdauer.

• Gehäuse und Befestigung: Aluminium oder verstärkter Kunststoff, in Ventilschaft integriert oder am Felgenbett befestigt.

Funktechnische Aspekte

Das direkte TPMS basiert auf drahtloser Übertragung. Dabei gelten:

• Frequenzen:

  • Europa: 433,92 MHz ISM-Band

  • USA/Japan: 315 MHz

• Modulation:

  • FSK (robuster gegen Störungen)

  • ASK (einfacher, kostengünstiger)

• Datenpakete enthalten:

  • Sensor-ID (32 Bit)

  • Reifendruck

  • Temperatur

  • Batteriespannung

  • Statuscodes + CRC-Prüfsumme

• Sendeintervalle:

  • Im Stand: alle 1–2 Minuten

  • Während der Fahrt: alle 15–30 Sekunden

• Reichweite: 10–30 m, ausreichend für das Fahrzeug.

• Fehlerkorrektur: CRC und Wiederholungen minimieren Störungen durch andere ISM-Geräte.

Integration in die Fahrzeugelektronik

Die TPMS-Daten können auch mit anderen Systemen verknüpft werden:

• ABS/ESP: optimiert Stabilitätskontrolle bei Reifendruckverlust.

• Adaptiver Tempomat: berücksichtigt Reifenzustände für höhere Sicherheit.

• Navigationssystem: schlägt sichere Routen nach einer Reifenpanne vor.

• Flottenmanagement: ermöglicht Fernüberwachung des Reifenstatus in ganzen Fahrzeugflotten.

Kalibrierung und Programmierung

Direkte Sensoren müssen mit dem Steuergerät verbunden werden:

• Automatische Anlernung: das Fahrzeug erkennt Sensoren nach einigen Minuten Fahrt.

• Manuelle Programmierung: via OBD-II zur Registrierung der IDs.

• Positionsbestimmung: fortschrittliche Systeme erkennen, zu welchem Rad der Sensor gehört.

Häufige Probleme und Fehlerbehebung

• Batterie leer: Austausch nach 5–10 Jahren nötig.

• Beschädigung: häufig bei Reifenwechseln.

• Signalverlust: durch Störungen oder Abschirmung.

• Programmierfehler: neue Sensoren werden nicht erkannt.

• Universalsensoren: benötigen Programmierung, teils inkompatibel.

Vorteile von TPMS

• Sicherheit: reduziert Unfallrisiken durch Unterdruck.

• Wirtschaftlichkeit: optimaler Druck senkt Verbrauch und erhöht Reifenlebensdauer.

• Umwelt: weniger CO₂-Emissionen durch bessere Effizienz.

Die Zukunft des TPMS

Die Forschung entwickelt neue Konzepte:

• Energy Harvesting: piezoelektrische oder thermoelektrische Generatoren ersetzen Batterien.

• Bluetooth-TPMS: direkte Kommunikation mit Smartphone-Apps.

• ADAS-Integration: Fahrerassistenzsysteme nutzen TPMS-Daten in Echtzeit.

• V2X-Kommunikation: Fahrzeuge teilen Reifendaten mit anderen Autos oder Infrastruktur.

Wartung und Best Practices

• Trotz TPMS regelmäßig den Druck manuell prüfen.

• Nur kompatible Sensoren einsetzen.

• Sorgfältiger Umgang beim Reifenservice, um Schäden zu vermeiden.

• Wenn die TPMS-Warnlampe leuchtet: sofort anhalten und Reifen prüfen.
